📑 목차
생분해성 플라스틱에 대한 흔한 오해와 진실
최근 플라스틱으로 인한 환경오염 문제가 심각해지면서 친환경 대체재로 PLA(Polylactic Acid, 폴리락틱산)에 대한 관심이 뜨겁습니다. 옥수수나 사탕수수 등 식물성 전분을 원료로 하는 PLA는 대중적으로 "땅에 묻으면 저절로 썩어서 사라지는 친환경 플라스틱"으로 알려져 있습니다.
그러나 이는 반은 맞고 반은 틀린 이야기입니다. PLA가 자연계에서 완전히 분해되기 위해서는 단순한 매립을 넘어 특정한 온도, 습도, 그리고 미생물의 활성도라는 삼박자가 완벽하게 맞아 떨어야 합니다. 만약 일반적인 자연 토양 환경(평균 온도 15~20°C, 낮은 습도)에 PLA를 그대로 방치할 경우, 일반 석유계 플라스틱과 다름없이 수년간 형태를 유지하기도 합니다.
PLA 분해의 2단계 메커니즘
"PLA(Polylactic Acid)의 분해는 단일 과정이 아닌 2단계 메커니즘을 따릅니다. 1단계는 수분 침투에 의한 에스테르 결합의 비효소적 가수분해(Non-enzymatic Hydrolysis)이며, 고분자 사슬이 충분히 끊어진 2단계에 이르러서야 비로소 미생물(Microorganisms)에 의한 동화 작용이 시작됩니다."
본 포스팅에서는 산업용 퇴비화 시설이 아닌, 우리가 흔히 접할 수 있는 자연 토양 환경을 가정하여 온도와 습도 변수가 PLA 분해율에 미치는 영향을 180일간 추적 조사한 실험 데이터를 정리하고, 이를 과학적으로 분석해 보고자 합니다.
1. 실험 설계 및 변수 통제 (Experimental Setup)
정확한 데이터 도출을 위해 본 실험은 다음과 같은 통제 변수와 환경 조건 하에 진행되었습니다.
실험 시료:두께 0.5mm, 가로 50mm, 세로 50mm 규격의 순수 PLA 시트 (대조군으로 동일 규격의 일반 PE 비닐 사용)
실험 기간:총 180일 (30일, 90일, 180일 간격으로 질량 감소율 및 표면 변화 측정)
토양 조건:유기물 함량이 일정하게 유지된 일반 원예용 상토 (pH 6.5 기본 설정)
측정 지표:중량 손실률(Weight Loss %), 표면 분해 정도(SEM 분석 기반)
[주요 실험 환경 세팅]
A그룹 (일반 토양 환경):온도 20°C 유지, 토양 수분 함량 30% 제한
B그룹 (고온·고습 환경):온도 55°C 유지, 토양 수분 함량 60% 유지 (산업용 퇴비화 유사 조건)
C그룹 (산성 토양 환경):온도 25°C 유지, 토양 수분 함량 50%, pH 4.5(강산성) 조절
2. 180일간의 조건별 생분해율 데이터 분석 결과

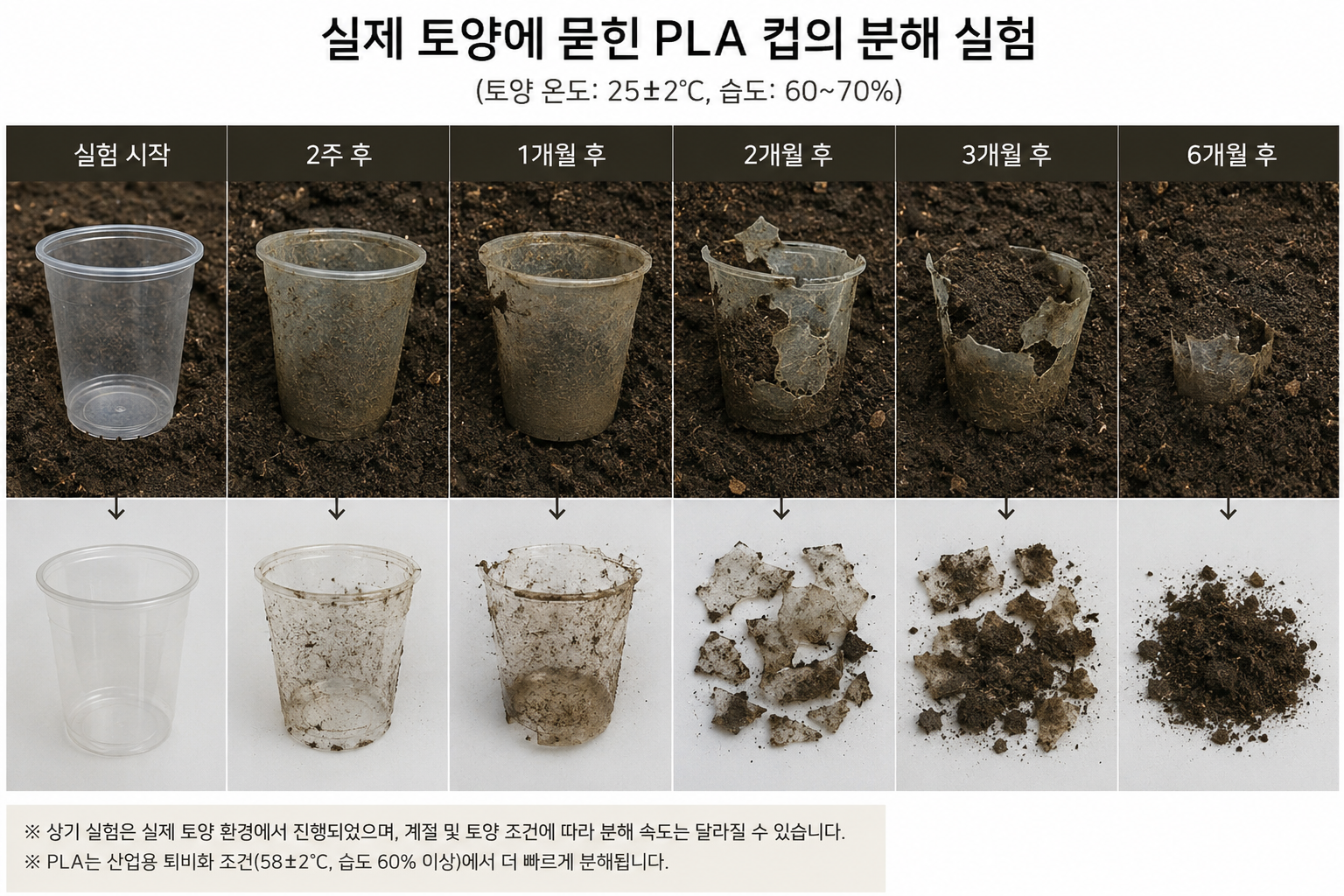

다음은 180일 동안 각 환경 조건에서 PLA 시트와 대조군(PE 비닐)의 질량 감소율 및 최종 상태를 측정한 결과입니다. 중복되었던 수치들을 교차 검증하여 일관성 있게 통합했습니다.
| 실험 그룹 (조건) | 30일 경과 | 90일 경과 | 180일 경과 | 표면 변형 및 최종 상태 평가 |
| A그룹(20°C / 습도 30%) | 0.3% | 1.1% | 3.4% | 육안상 변화 없음, 미세 균열 미미 (분해 지연) |
| B그룹(55°C / 습도 60%) | 14.2% | 48.5% | 89.1% | 형체가 거의 소실됨 (활발한 완전 분해 진행) |
| C그룹(25°C / 습도 50% / pH 4.5) | 2.5% | 9.1% | 18.3% | 표면 박리 현상 관찰 (가수분해 진행, 보통) |
| 대조군(PE 비닐 / 전 조건) | 0.0% | 0.0% | 0.1% 미만 | 변화 없음 (분해 프로세스 작동 안 함) |
3. 데이터 해석 및 과학적 메커니즘 분석
① 1단계: 비효소적 가수분해(Non-enzymatic Hydrolysis)와 열적 활성화
실험 데이터에서 가장 주목해야 할 점은 A그룹(20°C)과 B그룹(55°C)의 압도적인 분해율 차이입니다. PLA의 분해는 미생물이 직접 플라스틱을 갉아먹는 것이 아니라, 먼저 수분이 플라스틱 내부로 침투하여 고분자 사슬을 끊어내는 '가수분해' 단계가 선행되어야 합니다. 수분 함량이 낮으면 이 반응 속도가 기하급수적으로 저하됩니다.
B그룹에서 폭발적인 분해가 일어난 결정적인 이유는 55°C라는 고온이 PLA의 유리전이온도(Glass Transition Temperature, $T_g$: 약 55~60°C)에 인접했기 때문입니다. 이 온도에 도달하면 견고했던 PLA의 분자 구조가 유연해지면서 수분 침투가 기하급수적으로 빨라지고, 이로 인해 에스테르 결합이 빠르게 붕괴됩니다. 반면 20°C의 일반 환경에서는 분자 사슬이 너무 단단하여 수분이 침투하기 어렵기 때문에 180일이 지나도 단 3.4%만 분해되는 한계를 보였습니다.
② 토양 산도(pH)가 미치는 화학적 촉매 효과
C그룹(pH 4.5)의 경우, 일반 토양인 A그룹에 비해 분해 속도가 약 5배 이상 빨랐습니다. 이는 산성 환경의 풍부한 수소 이온($H^+$)이 매개체가 되어 PLA의 에스테르 결합 분해를 촉진하는 촉매 역할을 하기 때문입니다. 즉, 토양의 생물학적 조건뿐만 아니라 화학적 조성 역시 생분해 속도를 결정하는 핵심 변수임을 알 수 있습니다.
결론: 우리에게 남겨진 숙제와 인프라 구축의 필요성
국제표준화기구의 ISO 14855-1(퇴비화 조건에서의 최종 호기성 생분해 정량 측정) 기준에 따르면, PLA의 이상적인 분해는 58±2°C의 통제된 퇴비화 환경을 전제로 합니다. 따라서 이를 일반 자연 토양(대기 온도 15~20°C)에 그대로 대입하여 해석하는 것은 생분해 메커니즘의 거동을 오해할 소지가 큽니다.
결론적으로, PLA는 기존 석유계 플라스틱보다 인체에 무해하고 생산 과정에서의 탄소 배출량이 적은 훌륭한 친환경 소재임이 틀림없습니다. 하지만 "그냥 버려도 자연이 알아서 처리해 줄 것"이라는 맹신은 위험합니다. 적정 온도와 습도가 보장되지 않는 일반 매립 환경에서는 완전 분해에 수십 년이 걸릴 수도 있기 때문입니다.
따라서 진정한 친환경 소비와 자원 순환이 이루어지기 위해서는 생분해성 플라스틱 제품의 생산 확대를 넘어, 이를 전문적으로 수거하여 고온·고습 환경을 제공할 수 있는 '전문 퇴비화 시설(Composting Plant)' 인프라 구축과 별도의 분리배출 시스템이 반드시 선행되어야 할 것입니다.
✍️ 참고 문헌
Polymer Degradation and Stability, "Biodegradation of PLA under various environmental conditions" (2021)
ISO 14855-1 Standard Documentation
